ADSS anténní vlákno optický kabel

ADSS optický kabel (Všechny Dielektrické Samonosné optické vlákno kabel, také známý jako all-dielektrické samonosný typ optického kabelu) je druh all-dielektrické samonosné optické kabely, který se skládá z dielektrických materiálů, obsahuje potřebný podpůrný systém, a může být přímo zavěšen na elektrické věži Nekovový optický kabel se používá hlavně pro komunikační vedení nadzemního napětí přenosu , a může být také použit pro komunikační linku v nadzemním prostředí, jako jsou oblasti náchylné k blesku a velké rozpětí......

Odeslat dotaz

Stáhnout

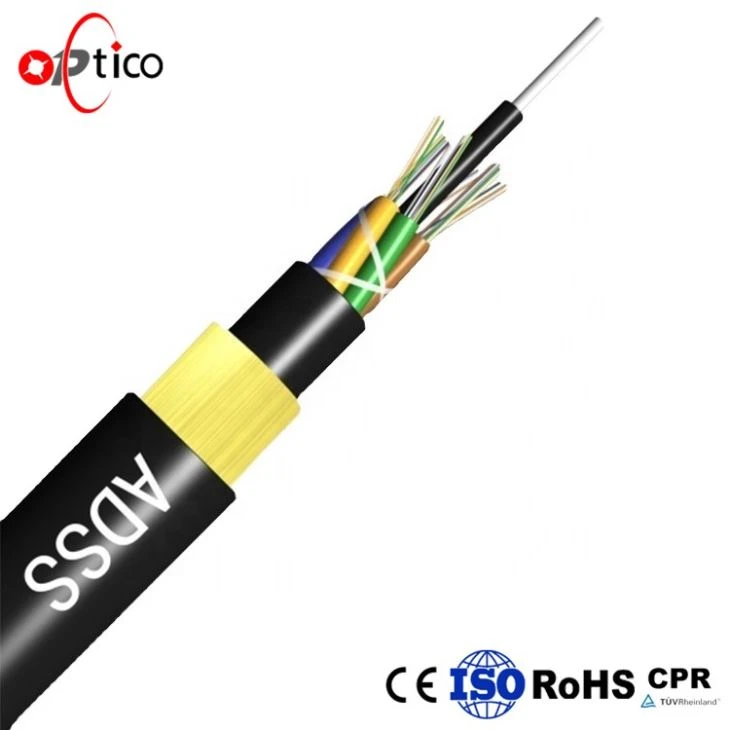

ADSS anténní vlákno optický kabel

ADSS optický kabel (Všechny Dielektrické Samonosné optické vlákno kabel, také známý jako all-dielektrické samonosný typ optického kabelu) je druh all-dielektrické samonosné optické kabely, který se skládá z dielektrických materiálů, obsahuje potřebný podpůrný systém, a může být přímo zavěšen na elektrické věži Nekovový optický kabel se používá hlavně pro komunikační vedení nadzemního napětí přenosu , a může být také použit pro komunikační linku v prostředí pokládky nad hlavou, jako jsou oblasti náchylné k blesku a velké rozpětí.

ADSS Cable Aerial Fiber Cable 1

Místo původu: Shenzhen, Čína

Značka: OPTICO

Číslo modelu: ADSS-48-300m

Počet vodičů: ≥ 10

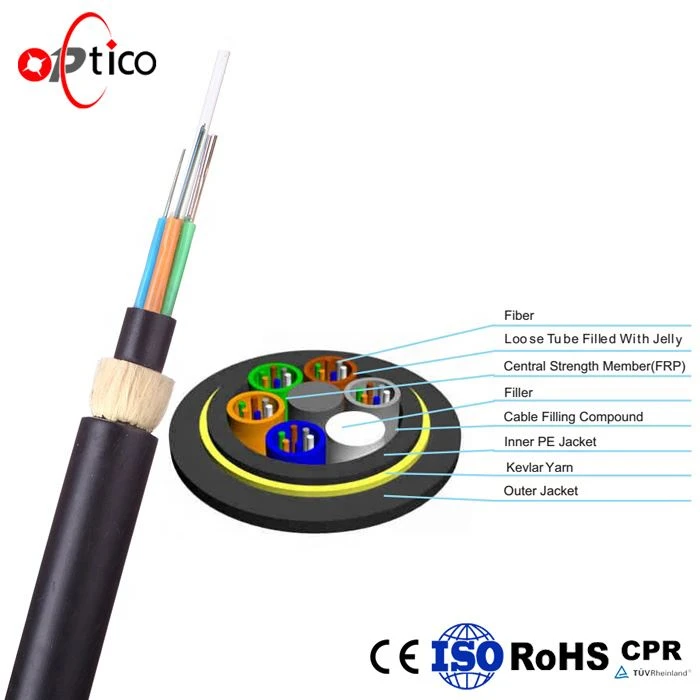

Struktura kabelu: ADSS optický kabel

Použití: Anténa

Možnosti vláken: ITU G652D , G657A, OM1, OM2, OM3, OM4

Počet vláken: 2-288 jader

Instalační tah: 15KN

Poloměr ohybu (při montáži): 20 x vnější průměr kabelu

Síla člen: Kevlar příze

Materiál pláště: Černý polyethylen (PE)

Certifikace: ISO9001/CE/RoHS

Záruka (rok): 2

Schopnost dodávky: 1000 kilometrů/kilometrů za měsíc

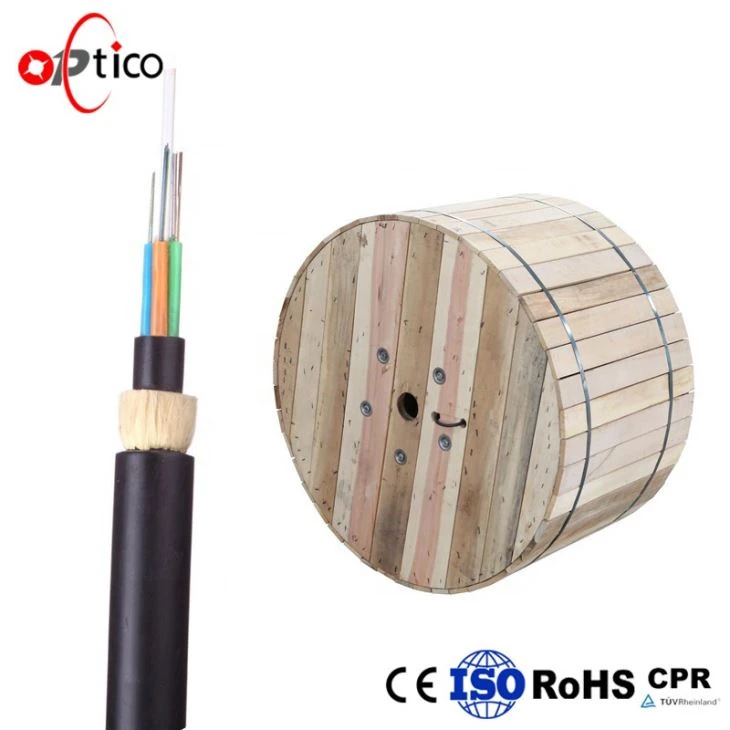

Podrobnosti balení: dřevěný naviják, železno-dřevěný naviják

Přístav: Shenzhen

Funkce
Lze instalovat bez vypnutí napájení.
Vynikající výkon. Maximální indukční v provozním bodě pláště může dosáhnout 25kV.
Nízká hmotnost a malý průměr snižují zatížení způsobené ledem a větrem a zatížení věží a zadních rekvizit.
Velké délky rozpětí a největší rozpětí je více než 200 m.
Dobrý výkon pevnosti v tahu a teploty.
Životnost designu je více než 30 let.

Vlastnosti optického kabelu ADSS:

Malý průměr kabelu, nízká hmotnost, rozpětí může být 1500M a dodatečné zatížení věže je nízké;

Vysoká pevnost v tahu, která může překročit 90KN;

Nekovová konstrukce, dobrý izolační výkon, ochrana proti blesku;

Sofistikovaný výrobní proces, aramidová příze je rovnoměrně namáhána, s vynikajícími vlastnostmi napětí a deformace;

Vynikající protistřelba výkon;

Nejlepší antikorozní výkon;

Může být konstruován bez výpadku proudu a porucha elektrického vedení neovlivní normální přenos optických kabelů;

Jednorežimové, vícevidové optické vlákno a integrovaný optický kabel;

Hladký tvar činí optický kabel vynikajícím aerodynamickým výkonem;

All-dielektrické optické kabelové konstrukce je příznivé pro instalaci a údržbu;

Široký rozsah přizpůsobení teploty, malý lineární dilatační koeficient, splňují požadavky náročných prostředí.

Aplikace
Struktura ADSS neobsahuje žádné kovové látky a je vhodná pro oblasti blesku a vysokonapěťové oblasti. Instalace je jednoduchá a náklady jsou vyšší než u jiných běžných optických kabelů. Obecně se používá v oblastech, kde je obtížné položit, přes jezero, cross-říční instalace, atd.

Struktura a technické specifikace ADSS-SJ(50-150M)

Vnější	Ref. Hmotnost	Rec. Denní Max.	Max	Přestávce	Sílu	Modul	Tepla	Vhodné rozpětí
Přípustné
Průměr	(kg/km)	Pracovní napětí	Pracovní napětí	Sílu	Členské	Pružnost	Rozšíření	(Standard NESC,m)
(mm)		(kN)	(kN)	(kN)	Čsa	Čsa	Koeficient
	PE bunda	AT Bunda				(mm2)	(kN/mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Struktura a technické specifikace ADSS-DJ(50-750M)

Vnější	Ref. Hmotnost	Rec. Denní Max.	Max Přípustné	Přestávce	Sílu	Modul	Tepla	Vhodné rozpětí
Průměr	(kg/km)	Pracovní napětí	Pracovní Napětí	Sílu	Členské	Pružnost	Rozšíření	(Standard NESC,m)
(mm)		(kN)	(kN)	(kN)	Čsa	Čsa	Koeficient
	PE bunda	AT Bunda				(mm2)	(kN/mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
