Optický modul (SFP, SFP+, QSFP, CFP atd.)
Existuje mnoho typů optických modulů. Musíte znát pravidla pojmenování optických modulů, abyste pochopili význam různých symbolů na optických modulech. Optický modul se skládá z optoelektronického zařízení, funkčního obvodu a optického rozhraní a realizuje funkci fotoelektrické konverze. Existuje mnoho typů optických modulů a optické moduly dodávané společností se skládají z řady symbolů. Pokud nemáte systematické studium optických modulů, je obtížné pochopit význam těchto symbolů. Na základě mých vlastních znalostí autor vytváří jednoduchý přehled základních znalostí optických modulů z následujících hledisek.
Za prvé, pravidla pojmenování optického modulu
Každý výrobce optických modulů má svůj vlastní unikátní systém pojmenování optických modulů. Autor porovnává pravidla pro pojmenování nových produktů několika výrobců optických modulů a zjišťuje, že názvy optických modulů v průmyslu jsou podobné. Seznamte se s pravidly pojmenování optického modulu, abyste porozuměli všem informacím obsaženým v názvu produktu optického modulu výrobce. Obrázek 1 rozkládá pravidla pojmenování produktu optického modulu. Názvy jiných výrobců optických modulů obvykle obsahují následující informace nebo část informací.
Za druhé, hlavní typy optických modulů
Se stále rostoucí poptávkou po datovém provozu a šířce pásma je výměna optických modulů rychlá. Typy optických modulů zahrnují 1×9, SFF, SFP, GBIC, XENPAK, XFP, SFP+ a optické moduly nad 10G. Hlavní proud trhu se rozrostl na gigabitovou rychlost a poptávka po optických modulech 10G a vyšší se postupně zvýšila.
GBIC balíček - zahřívací gigabitový modul s rozhraním SC. GBIC je zkratka gigabitového konvertoru rozhraní, což je rozhraní pro převod gigabitových elektrických signálů na optické signály. GBIC může být navržen pro výměnu za provozu. GBIC je zaměnitelný produkt, který splňuje mezinárodní standardy. Gigabitové přepínače navržené s rozhraním GBIC mají velký podíl na trhu díky flexibilní zaměnitelnosti.

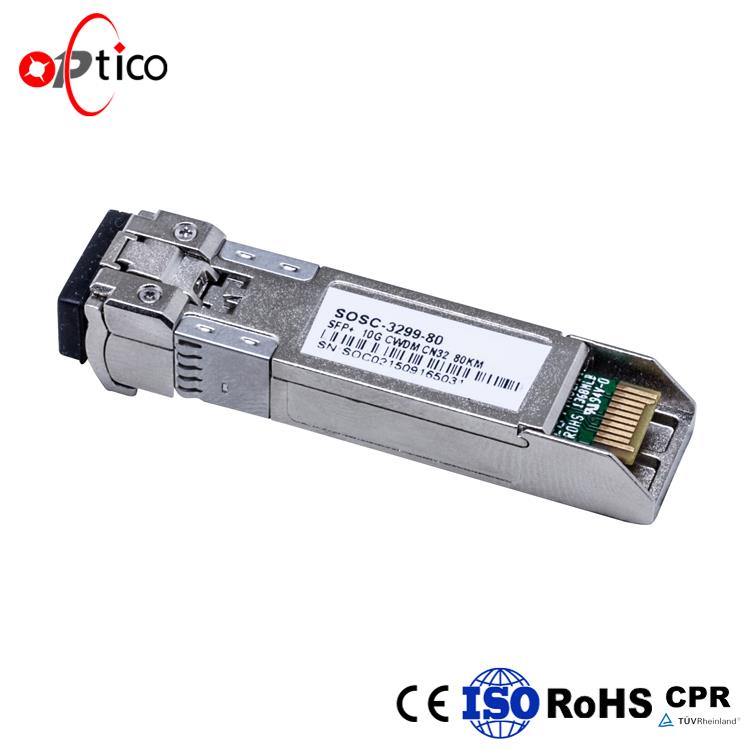

SFP balíček-hot-swap malý balíček modul, aktuální maximální rychlost je až 4G, a více LC rozhraní. SFP je zkratka small FORMPLUGGABLE, kterou lze jednoduše chápat jako inovovanou verzi GBIC. Modul SFP je poloviční než modul GBIC a lze jej konfigurovat s více než dvojnásobným počtem portů na stejném panelu. Ostatní funkce modulu SFP jsou v podstatě stejné jako GBIC. Někteří výrobci přepínačů nazývají modul SFP miniaturizovaným GBIC (MINI-GBIC).
Modul 10G prošel vývojem od 300Pin, XENPAK, X2, XFP a nakonec dosáhl stejné velikosti jako SFP, což je SFP+. Rozdíly mezi SFP+ a XFP jsou následující:
1. SFP + a XFP jsou oba moduly z 10G vláken a mohou komunikovat s jinými typy modulů 10G;
2, SFP+ je menší než velikost vzhledu XFP;
3. Vzhledem k menší funkci modulace signálu SFP+, sériovému/deserializačnímu zařízení, MAC, hodinám a obnově dat (CDR),
A funkce kompenzace elektronického rozptylu (EDC) je přesunuta z modulu na kartu základní desky;
4. Protokol vyhovující XFP: protokol XFP MSA;
5. protokoly vyhovující SFP+: IEEE 802.3ae, SFF‐8431, SFF‐8432;
6, SFP + je více tradiční design.
7. Specifikace protokolu SFP+: IEEE 802.3ae, SFF‐8431, SFF‐8432.
CFP a QSFP jsou dvě implementace optických modulů 40G a výše. Optické moduly řady CFP jsou CFP, CFP2 a CFP4, z nichž CFP2 a CFP4 jsou dvě produktová řešení optických modulů 100G. QSFP je čtyřkanálové rozhraní SFP a řada QSFP má QSFP, QSFP+ a QSFP28. QSFP a QSFP+ implementují především optická rozhraní 40G a optické moduly QSFP28 podporují rozhraní 100G.
Za třetí, hlavní typy optických rozhraní
Optické rozhraní je fyzické rozhraní používané k připojení optických kabelů. Obvykle má několik typů, například SC, LC, FC a ST. Optická rozhraní různých optických modulů jsou odlišná. 1×9 a GBIC optické moduly obvykle používají SC vláknová rozhraní, zatímco optické moduly v SFP a XFP balíčky obvykle používají LC vláknová rozhraní.
