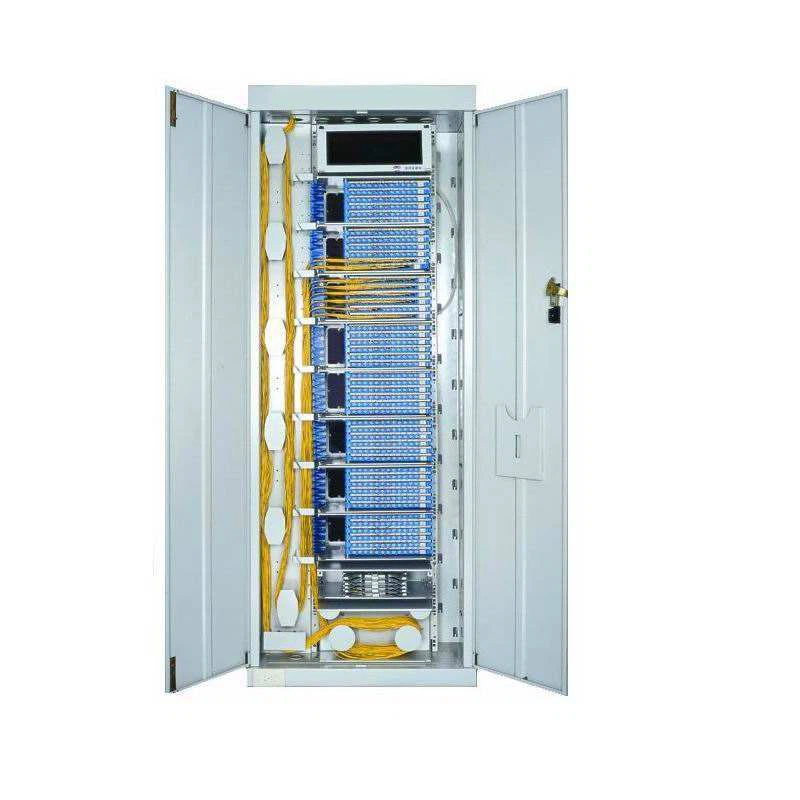

Opatření Fnebo ODF (Optical Distribution Frame) Installavání
Optické vlákno ODF je vhodné pro připojení optických kabelů a optických komunikačních zařízení. Prostřednictvím adaptéru v ODF jsou optické signály vyvedeny pomocí optických propojek, aby se realizovala funkce optického zapojení. Je vhodný pro ochranné připojení optických kabelů a distribučních cívek, jakož i pro použití koncových bodů z optických vláken v přístupových sítích z optických vláken.
Stavební poznámky:
Při ukončení, použití a správě optického kabelu mezi kabeláží a zařízením je třeba použít ODF. Dnes budeme diskutovat o instalaci ODF.
① Veďte optický kabel do polohy upevňovací desky optického kabelu na zadní straně ODF.
UtOdřízněte konec optického kabelu asi 1 m dlouhý. Poté vezměte příslušnou délku (asi 1500 mm), odloupněte nejvzdálenější plášť, vložte uzemněný konec uzemněného drátu do odizolovací polohy optického kabelu (lehce ořízněte plášť pomocí čepele) a pevně ho zabalte fólií, abyste zajistili kontakt s spolehlivá pancéřovaná ocelová páska. Vezměte kovové vyztužené jádro asi 85 mm na délku z odizolované polohy optického kabelu, odřízněte zbytek a připevněte kovové vyztužené jádro k upevňovacímu sedlu ocelového drátu a utáhněte optický kabel hadicovou sponou, aby bylo stabilní. Poté, co je odizolovaná trubice svazku optických kabelů nahrazena ochrannou hadicí z PVC, je předběžný disk umístěn na odběrové místo a je zaveden fúzní spojovací disk a ochranná hadice z PVC je upevněna na fúzním spojovacím disku kabelem kravata.
AkeVezměte vhodnou délku vláknitého pigtailu (obvykle 2 metry), nalepte na oba konce nálepku, připevněte jeden konec piggy k ADAPTÉRU 6-portové montážní desky ADAPTER a druhý konec vedete ke vstupu fúzní desky, připevněte pigtail kabelovou sponou na svařovací disk.
④Odložte kryt zadního boxu spolu s deskou pro spojování fúzů na vnější stranu boxu pro spojování vláken. Bod splynutí je chráněn tepelně smrštitelnou trubicí a upevněn v držáku trubice vláknového splétaného spojovacího kotouče upevněn v teplom smrštitelné trubici. Po dokončení nasaďte zadní kryt na tělo krabice a narovnejte a upevněte optické vlákno.
HenKdyž je propojka na vlákna upevněna v jiných polohách (používá se na 19palcovém rámečku pro distribuci vláken)
Když je propojka optického vlákna upevněna v jiných polohách, stačí zavést hadici z PVC přímo do kabelové spojovací desky v zadní části krabice. Ostatní operace jsou stejné jako ③ a ④.
