Profil produktu
1064nm polarizační údržba izolátoru je vysoce výkonné optické zařízení určené k udržení polarizačního stavu světelného signálu a zároveň poskytuje vysokou izolaci mezi vstupními a výstupními porty. Je široce používán v komunikačních systémech optických vláken, laserech vláken a dalších aplikacích, kde je kritická ochrana polarizace.
PM vláknité výrobky podle aplikací
Gyroskopy z optických vláken (mlhy)
Senzory optických vláken a lasery
Telekomunikační komponenty
Ostatní
Funkce produktu
Ztráta nízké vložení: Při ztrátě ultra nízké inzerce menší než 1,8 dB poskytuje izolátor údržby 1064nm polarizace polarizace lepší přenosy než jiné izolátory. Použitím vysoce výkonného polarizátoru a Faradayho rotátoru může izolátor dosáhnout ztráty závislé na polarizaci (PDL) a minimalizovat jakoukoli ztrátu energie.
Vysoká manipulace s výkonem: Díky svým speciálně navrženým polarizačním vláknovým vláknem a optimalizovanými optickými komponenty tento izolátor zvládne vysoký výkon až do 10 W, aniž by způsobil jakékoli poškození nebo degradaci kvality signálu.
Vysoká izolace: 1064nm polarizační údržba izolátoru nabízí vynikající izolaci až 45 dB, což umožňuje efektivní kontrolu polarizace, potlačení nežádoucích optických odrazů a zpětné rozptylování.
Specifikace
| Parametry | Jednotka | Hodnoty | |||
| Fáze | Jednorázová fáze | Duální fáze | |||
| Stupeň | Stupeň p | Stupeň A. | Stupeň p | Stupeň A. | |
| Vlnová délka středu (λc) | nm | 1064 | |||
| Typ. Vrcholová izolace | db | 40 | 38 | 55 | 52 |
| Min. Izolace při 23 stupních | db | 35 | 32 | 45 | 42 |
| Typ. Ztráta vložení při 23 stupních | db | 1.5 | 1.6 | 2.4 | 2.6 |
| Max. Ztráta vložení na -5 stupeň -50 stupeň | db | 1.8 | 2.0 | 3.2 | 3.4 |
| Min. Ztráta návratu (vstup\/výstup) | db | 55/50 | 55/50 | 55/50 | 55/50 |
| Min. Poměr vyhynutí (pouze pro typ B) | db | 20 | 18 | 20 | 18 |
| Min. Poměr vyhynutí (pouze pro typ F) | db | 23 | 23 | 23 | 23 |
| Max. Optická síla (CW) | MW | 300 | |||
| Max. Tahové zatížení | N | 5 | |||
| Typ vlákna | PM 980 Panda Fiber | ||||
| Provozní teplota | stupeň | -5 na +50 | |||
| Teplota skladování | stupeň | -40 na +85 | |||
*Výše uvedené specifikace jsou pro zařízení bez konektoru.
*Pro zařízení s konektory bude IL 0. 3db vyšší, RL bude o 5 dB nižší a ER bude nižší 2dB.
*Fiber PM a klíč konektoru jsou zarovnány s pomalou osou.

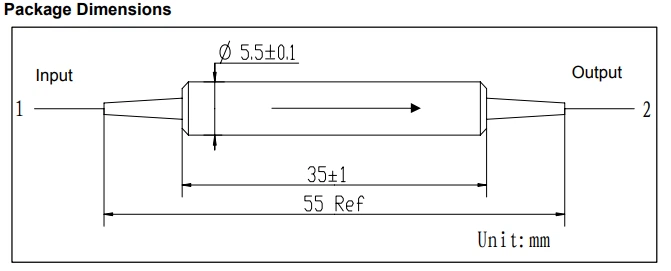

Rozměry balíčku
Objednávání informací
Vlnová délka
| 06 | 1064nm |
Stupeň
| P | Prémiová třída |
| A | Třída |
Fáze
| S | Jednorázová fáze |
| D | Duální fáze |
Zarovnání osy
| F | Rychlá osa blokuje |
| B | Obě osy fungují |
Typ konektoru na portu 1 a 2
| 1 | FC\/UPC |
| 2 | FC\/APC |
| 3 | SC\/UPC |
| 4 | SC\/APC |
| N | Žádný |
| S | Zadejte |
Bunda Fiber na přístavu 1 a 2
| B | 250UM PANDA Fiber |
| L | 900um volné trubice panda vlákno |
| S | Zadejte |
Délka vlákna
| 0.8 | 0.8m |
| S | Zadejte |
